EL MICROMETRO

El micrómetro, que también es denominado tornillo de Palmer, calibre Palmer o simplemente palmer, es un instrumento de medición cuyo nombre deriva etimológicamente de las palabras griegas μικρο (micros, pequeño) y μετρoν (metron, medición); su funcionamiento se basa en un tornillo micrométrico que sirve para valorar el tamaño de un objeto con gran precisión, en un rango del orden de centésimas o de milésimas de milímetro, 0,01 mm ó 0,001 mm (micra) respectivamente.
Para proceder con la medición posee dos extremos que son aproximados mutuamente merced a un tornillo de rosca fina que dispone en su contorno de una escala grabada, la cual puede incorporar un nonio. La longitud máxima mensurable con el micrómetro de exteriores es de 25 mm normalmente, si bien también los hay de 0 a 30, siendo por tanto preciso disponer de un aparato para cada rango de tamaños a medir: 0-25 mm, 25-50 mm, 50-75 mm...
Además, suele tener un sistema para limitar la torsión máxima del tornillo, necesario pues al ser muy fina la rosca no resulta fácil detectar un exceso de fuerza que pudiera ser causante de una disminución en la precisión.

HISTORIA

La invención en el siglo XVII por Wiliam Gascoigne del tornillo micrométrico suponía una mejora del vernier, y se utilizaría en astronomía para medir con un telescopio distancias angulares entre estrellas. Su adaptación posterior para calibrar pequeñas medidas se hizo por Jean Louis Palmer, quien dará nombre al dispositivo desde entonces (epónimo en Francia).
El tornillo micrómetro fue fabricado en masa y ampliamente difundido en el mercado en 1867 por Brown & Sharpe, lo que permitió el uso, de este instrumento de medida, en los talleres mecánicos de tamaño medio. Brown & Sharpe se inspiraron en varios instrumentos anteriores, uno de ellos el diseñado por Palmer.
En 1888 Edward Williams Morley demostró la precisión de las medidas, con el micrómetro, en una serie compleja de experimentos.

PRINCIPIOS DE FUNCIONAMIENTO

El mecanismo de medición se fundamenta en que al consistir en un tornillo que gira enroscado en una tuerca fija, su desplazamiento en el sentido longitudinal ha de ser proporcional al giro dado.
El número de vueltas enteras dadas se ven un una regla longitudinal, la fracción de vuelta en un tambor solidario al tornillo.
En la figura puede ver un tipo de micrómetro, que permite medir la diferencia de cuota, pandeo, de una superficie, tomando como referencia tres puntos de la superficie, mediante tres palpadores cónicos, el tornillo central determina la diferencia de cuota.

En la regla graduada vertical, con una escala en milímetros, vemos el número de vueltas enteras dadas por el tornillo, de paso un milímetro, el valor cero corresponde a la posición de la punta del tornillo en el plano de los palpadores cónicos, la escala por encima del cero mide el resalte de la superficie y la escala por debajo del cero el rebajado del plano.

La fracción de vuelta se mide en el tambor de cien divisiones, el tambor sirve de indicador sobre la regla, el tambor ha la altura del cero de la regla y la división cero del tambor enfrentado con la regla indica 0,00mm de resalte, la punta del tornillo en el mismo plano que los tres palpadores.
El ejemplo de la figura, permite ver el principio de funcionamiento del micrómetro, la regla longitudinal que mide el número de vueltas enteras dadas por el tornillo, y el tambor que mide la fracción de giro, la combinación de estas dos escalas determina la medida, la precisión del micrómetro se debe a un amplio giro del tambor por un pequeño desplazamiento en el avance del tornillo.

PARTES DEL MICROMETRO

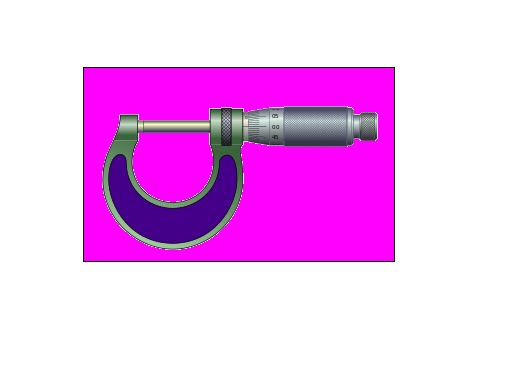

Partiendo de un micrómetro normalizado de 0 a 25 mm, de medida de exteriores, podemos diferenciar las siguientes partes:

1. Cuerpo: que constituye el armazón del micrómetro suele tener unas plaquitas de aislante térmico para evitar la variación de medida por dilatación.
2. Tope: que determina el punto cero de la medida; suele ser de algún material duro como "metal duro" para evitar el desgaste así como optimizar la medida.
3. Espiga: elemento móvil que determina la lectura del micrómetro; la punta suele también tener la superficie en metal duro para evitar desgaste.
4. Tuerca de fijación: que permite bloquear el desplazamiento de la espiga.
5. Trinquete: que limita la fuerza ejercida al realizar la medición.
6. Tambor móvil, solidario a la espiga, en la que esta gravada la escala móvil de 50 divisiones.
7. Tambor fijo: solidaria al cuerpo, donde esta grabada la escala fija de 0 a 25 mm.

Si seccionamos el micrómetro podremos ver su mecanismo interno:

Donde podemos ver la espiga lisa en la parte que sobresale del cuerpo y roscada en la parte derecha interior, el paso de rosca es de 0,5mm, el tambor móvil solidario a la espiga que gira con él, el trinquete en la parte derecha de la espiga, con el mecanismo de embrague, que desliza cuando la fuerza ejercida supera un limite.

El extremo derecho del cuerpo es la tuerca donde esta roscada la espiga, esta tuerca esta ranurada longitudinalmente y tiene una rosca cónica en su parte exterior, con su correspondiente tuerca cónica de ajuste, este sistema permite compensar los posibles desgastes de la rosca, limitando, de este modo, el juego máximo entre la espiga y la tuerca roscada en el cuerpo del micrómetro.

Sobre el cuerpo esta encajado el tambor fijo, que se puede desplazar longitudinalmente o girar si es preciso, para ajustar la correcta lectura del micrómetro, y que permanecerá solidario al cuerpo en las demás condiciones.



La parte del tambor fijo, que deja ver el tambor móvil, es el número entero de vueltas que ha dado la espiga, dado que el paso de rosca de la espiga es de 0,5mm, la escala fija, grabada en el tambor fijo, tiene una escala de milímetros enteros en la parte superior y de medios milímetros en la inferior, esto es la escala es de medio milímetro.

El tambor móvil, que gira solidario con la espiga, tiene gravada la escala móvil, de 50 divisiones, numerada cada cinco divisiones, y que permite determinar la fracción de vuelta que ha girado el tambor, lo que permite realizar una lectura de 0,01mm en la medida.

LECTURA DEL MICROMETRO

En el sistema métrico decimal se utilizan tornillos micrométricos de 25 mm de longitud; estos tienen un paso de rosca de 0,5 mm, así al girar el tambor toda una vuelta la espiga se desplaza 0,5 mm.
En el tambor fijo del instrumento hay una escala longitudinal, es una línea que sirve de fiel, en cuya parte superior figuran las divisiones que marcan los milímetros, en tanto que en su lado inferior están las que muestran los medios milímetros; cuando el tambor móvil gira va descubriendo estas marcas, que sirven para contabilizar el tamaño con una precisión de 0,5 mm.
En el borde del tambor móvil contiguo al fiel se encuentran grabadas en toda su circunferencia 50 divisiones iguales, indicando la fracción de vuelta que se hubiera realizado; al suponer una vuelta entera 0,5 mm, cada división equivale a una cincuentaava parte de la circunferencia, es decir nos da una medida con una precisión de 0,01 mm.
En la lectura de la medición con el micrómetro nos hemos de fijar por tanto primero en la escala longitudinal, que nos indica el tamaño con una aproximación hasta los 0,5 mm, a lo que se tendrá que añadir la medida que se aprecie con las marcas del tambor, llegando a conseguirse la medida del objeto con una precisión de 0,01 mm.

En el ejemplo de la fotografía tenemos el detalle de un micrómetro donde en la escala longitudinal se ve en su parte superior la división de 5 mm y en la inferior la de otro medio milímetro más. A su vez, en el tambor móvil, la división 28 coincide con la línea central longitudinal.

Así, la medida del micrómetro es:
